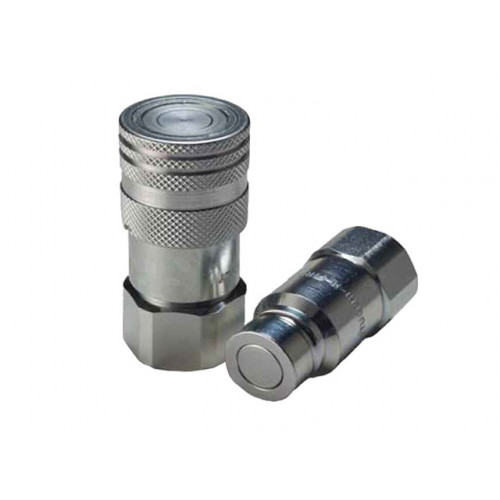

Быстроразъемные соединения БРС FIRG FF

Муфты серии FF широко используются на рынке объектов и коммуникаций общественного пользования, где малейшие утечки гидравлического масла могут привести к серьезным последствиям, особенно в многоковшовых элеваторах, используемых для обслуживания линий высоковольтной передачи. Муфты данного типа также используются для быстрой замены гидравлического инструмента в сферах строительства, обслуживания железных дорог и горнодобывающей промышленности. Простота проведения очистки данных муфт делает их идеальными для применения в агрессивных средах такого типа.

Муфты серии FF обладают следующими особенностями:

1. Новое исполнение клапанов обеспечивает прочность даже при подаче интенсивного потока, а также при перепадах давления, что позволило усовершенствовать рабочие показатели муфт
2. Стопорная защелка срабатывает при вращении после того как соединение будет выполнено. Она позволяет предотвратить случайное отсоединение во время перемещения муфты по земле.
3. Переходной механизм предназначен для предотвращения попадания пыли во внутренний механизм, которая может стать причиной неполадок в работе во время подсоединения или отсоединения. Переходник защищает стопорное кольцо, а также подсоединяет пылезащитное уплотнение в зоне расположения пружин.
4. Стальная конструкция, оцинкованная, с покрытием из желтого хрома, ниппели и переходники с дополнительной защитой, части соединения производятся из цельного стального прута для обеспечения защиты от гидравлических и механических сотрясений.
5. Противовыбросовое уплотнение из нитрила/ фторопласта предназначено для предотвращения выбросов или повреждений в тяжелых эксплуатационных условиях.
6. Надежный шариковый фиксатор обеспечивает выполнение прочных соединений. Большое количество зажимных шариков позволяет равномерно распределить рабочую нагрузку при выравнивании и вращении, чтобы снизить крутящий момент и продлить срок службы патрубка. ОБРАТИТЕ ВНИМАНИЕ: Данные изделия не должны использоваться в качестве поворотных соединений. Вращение их под давлением приведет к сильнейшему и преждевременному износу.
7. Муфты серии FF подразумевают использование спускного клапана давления при подсоединении и отсоединении. Клапаны соединяются вместе таким образом, чтобы максимально сократить объем утечки жидкости во время отсоединения и объем попадающего воздуха во время повторного подключения.
8. Новое хромовое покрытие обеспечивает надежную защиту от коррозии.
9. Муфты серии FF отвечают требованиям стандарта ISO 16028.

Габаритные характеристики:

ISO	Резьба	Расход, GPM	Номинальное давление, Psi
6.3	1/4	3	5000
10	3/8	12	5000
10	1/2	12	5000
12.5	1/2	12	5000
12.5	3/4	12	5000
16	3/4	20	5000
19	3/4	28	5000
19	1	28	5000
25	1	50	3770
25	1.1/4	50	3770

В комплекте

ISO	Артикул	L	D	HEX1	HEX2	T
6.3	FFH-02	97	28	S27	S22	G1/4	NPT1/4	-
10	FFH-03	113	32	S30	S27	G3/8	NPT3/8	SAE6
10	FFH-03	121	32	S30	S27	G1/2	NPT1/2	SAE8
12.5	FFH-04	137.5	38	S36	S36	G1/2	NPT1/2	SAE8; SAE10
12.5	FFH-04	137.5	38	S36	S36	G3/4	NPT3/4	SAE12
16	FFH-06	139	42	S41	S36	G3/4	NPT3/4	SAE12
19	FFH-08	161.5	48	S46	S46	G3/4	NPT3/4	SAE12
19	FFH-08	161.5	48	S46	S46	G1	NPT1	SAE16
25	FFH-10	182	55	S55	S55	G1	NPT1	-
25	FFH-10	178	55	S55	S55	G1.1/4	NPT1.1/4	-
