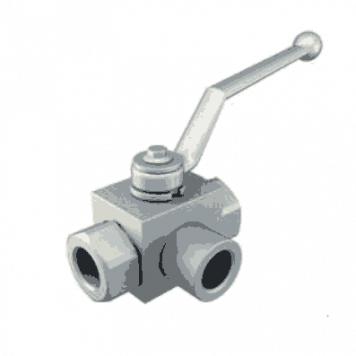

Гидравлический кран высокого давления трехходовой

Звоните или пишите на почту gidrosts@yandex.ru, будем рады вам помочь.

Назначение трехходового шарового крана – применение в разветвленных магистралях. Он помогает регулировать три потока газов, жидкости, которая транспортируется одновременно. Такая запорная арматура особо актуальна для бытовых нужд, сложных технологических процессов, в которых задействуется много магистралей с разными назначениями.

Шаровые трехходовые краны высокого давления имеют свою конструктивную особенность, именно исходя из нее можно говорить о разводке потоков жидкости по трубопроводу. Если учитывать вид проходного канала, то краны разделяют на две главных группы:

• L-образные. Данные конструкции могут соединять два смежных потока одновременно либо перекрывать их движение одновременно вне зависимости от их направления. Соединяться в такой ситуации могут только те потоки, которые находятся рядом. Потоки, которые имеют противоположные направления, в шаровом кране не способны сообщаться;
• T-образные. Такие трехходовые краны могут соединять 3 потока одновременно либо 2 из 3. Также конструкции способны перекрыть магистраль полностью. T-образный клапан, который регулируется, имеет особую конструкцию. Благодаря этому проходной канал, который находится в запорном шаре, может разводить вещество, которое транспортируется по трубопроводу в разных направлениях. Есть некоторые модели T-образных кранов, которые отличаются большей пропускной способностью и небольшими размерами. Иногда в них не предусмотрено, чтобы потоки полностью перекрывались. Это последствие того, что соотношение отверстий, которые отмечаются в шаре, к диаметру конструкции, не дают возможности словить положение, когда отверстия не соединяются.

Если учитывать область применения и сам материал, из которого изготавливается шаровый гидравлический трехходовой кран высокого давления, то здесь нет особых ограничений. Обычно изготавливают подобные конструкции из латуни, стали.

Арматура такого класса используется в различных сферах – сельском, коммунальном хозяйстве, нефтяной, химической промышленности. Также трехходовые краны устанавливают в местных трубопроводах, магистралях больших промышленных линий, которые сложно организованы.

Чертеж

• L (закрытый центр)

• T (открытый центр)

Габаритные размеры

ISO228

Артикул	DN	PN	LW	d1	i	L	L1	B	H	h1	h2	h3	SW1	S
3К-G1/8	4	315	6	G1/8	10	69	37	28	44,5	13	32	8	9	35
3К-G1/4	6	315	6	G1/4	14	69	37	28	44,5	13	32	8	9	35
3К-G3/8	10	315	10	G3/8	14	72	42	32	52,5	17	40	8	9	36
3К-G1/2	13	315	13	G1/2	16	83	48	35	52,5	17	40	8	9	42
3К-G1/2	16	315	15	G1/2	16	83	47	38	63,5	19	45	11	12	42
3К-G3/4	20	315	20	G3/4	18	95	60	48	75	24	57	12	14	49
3К-G1	25	315	25	G1	20,5	113	65	57	82	28,5	64	12	14	56,5
3К-G1.1/4	25/32	315	25	G1.1/4	22	120	65	60	82	28,5	64	12	14	60
3К-G1.1/4	32	315	30	G1.1/4	22	110	84	75	104,5	37,5	84	14	17	55
3К-G1/1/2	40	315	38	G1.1/2	24	130	91	85	115,5	42,5	95	14	17	65
3К-G2	50	315	48	G2	26	140	100	105	133	52,5	112,5	14	17	70

ANSI B1.20.1

Артикул	DN	PN	LW	d1	i	L	L1	B	H	h1	h2	h3	SW1	S
3К-1/8NPT	4	315	6	1/8NPT	10,5	69	37	28	44,5	13	32	8	9	35
3К-1/4NPT	6	315	6	1/4NPT	14	69	37	28	44,5	13	32	8	9	35
3К-3/8NPT	10	315
